支撑变电站确保电力质量的变电设备

东芝提供各种输变电设备,如高压开关、变压器、避雷器和控制柜等。这些设备采用先进技术制造,深受广大客户的高度赞誉。东芝致力于提供高可靠性的变电设备,以丰富的经验和先进技术确保电力质量。

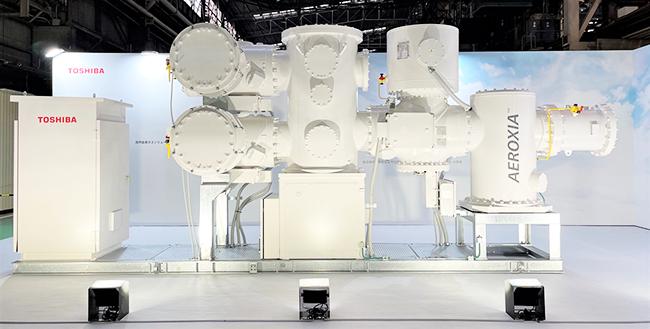

紧凑且易于维护的气体绝缘开关设备

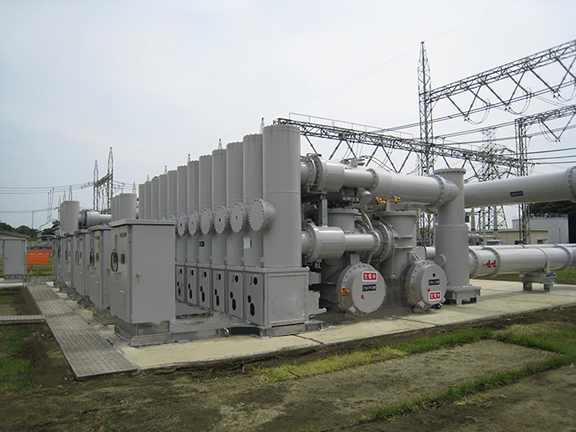

东芝GIS有效地利用了有限的空间

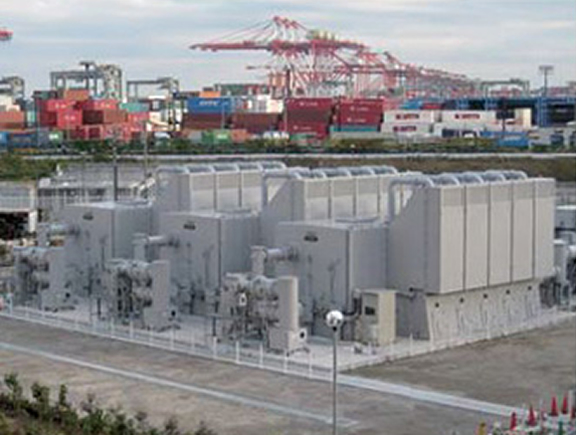

300kV气体绝缘开关设备
新古河变电站,日本东京电力电网株式会社

气体绝缘全封闭组合电器(GIS)比空气开关需要的空间要小得多。GIS可安装在人口稠密的地区、山区甚至地下,可以大幅度地利用有限的空间。东芝GIS具有很强的抗污损能力,可以抵抗盐渍环境、沙尘暴和潮湿大气造成的不良影响,从而实现其高可靠性。GIS带电部分安装在接地金属罐体内,无法触碰,这样不仅为运维人员提供了充分安全保障,还减轻了其维修的工作量。



用于更高电压、更大容量和更小空间的变压器

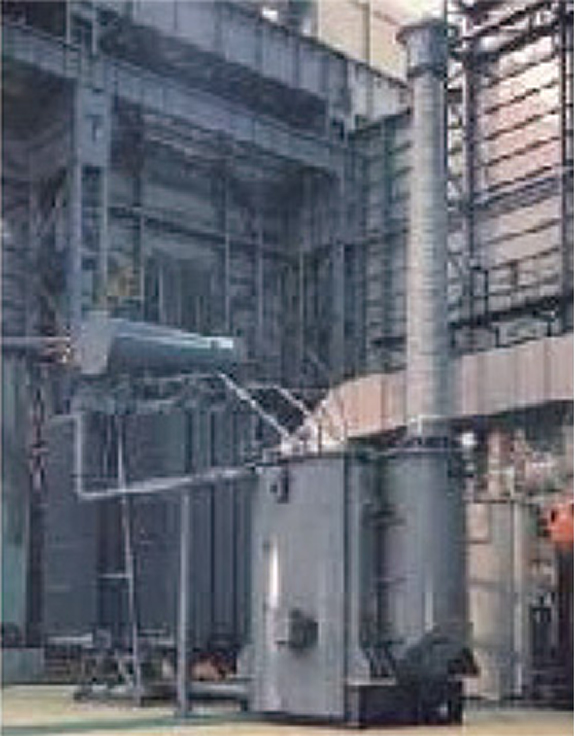

安全性高,不易燃的气体绝缘变压器

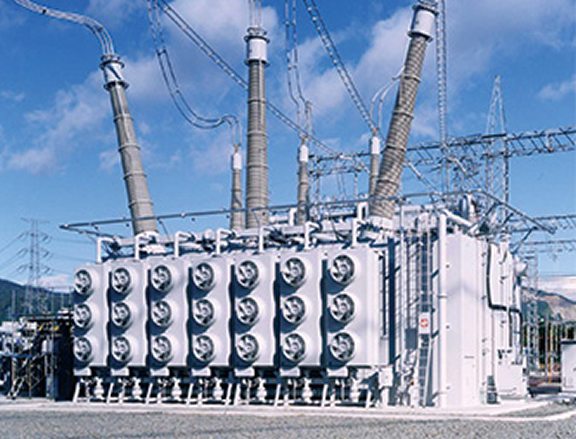

275kV-300MVA气体绝缘变压器
大井码头变电站,日本东京电力电网株式会社

自1967年开始生产SF6气体绝缘变压器,东芝一直致力于不燃・环保、大容量产品的研究开发,并积累了丰富的交付经验。东芝成功实现了完整的SF6气体全气体绝缘和全气体冷却型大容量SF6气体绝缘变压器商品化的公司。SF6气体绝缘变压器具有难燃性、高绝缘性和安全性,易于安装、无漏油风险且注重环境保护。此外,气体绝缘开关设备和气体绝缘变压器相结合实现了“全气体绝缘的变电站”的构筑,这不仅提升了电站的防灾能力和安全性,还节省了安装空间,满足了各种社会环境的需求。



先进的现场组装(ASA)变压器,克服运输过程中的困难

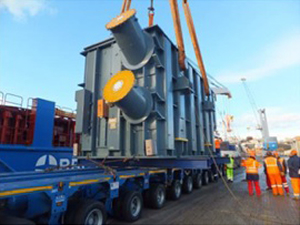

500kV-1000MVA分体运输式三相变压器
西部变电站,日本中部电力株式会社

先进的现场组装(ASA)变压器是为了克服运输时的严格限制而开发的可拆卸运输・现地重组的变压器。即使是大型变压器也可以拆卸成小的组件使用低平台拖车进行运输。运输条件越是严峻,越能降低运输成本,提高经济效益。此外,ASA设计实现了三台单相型构造向三相一体构造的转型,这大幅缩小了安装空间。在现场搭建临时洁净室,确保高可靠性的同时,还能实现高效率地重新组装。



保护重要设备免受雷击的避雷器

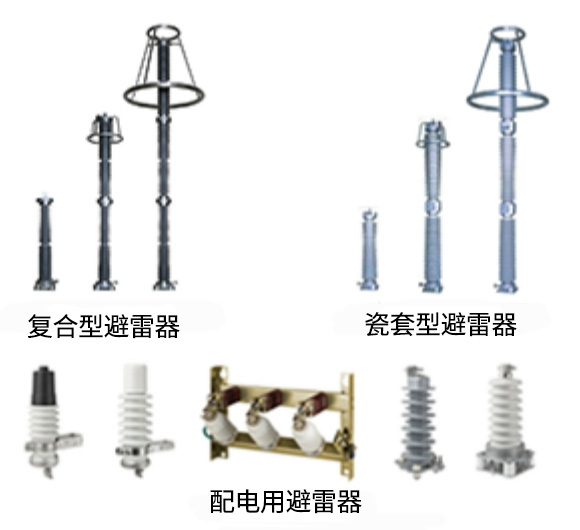

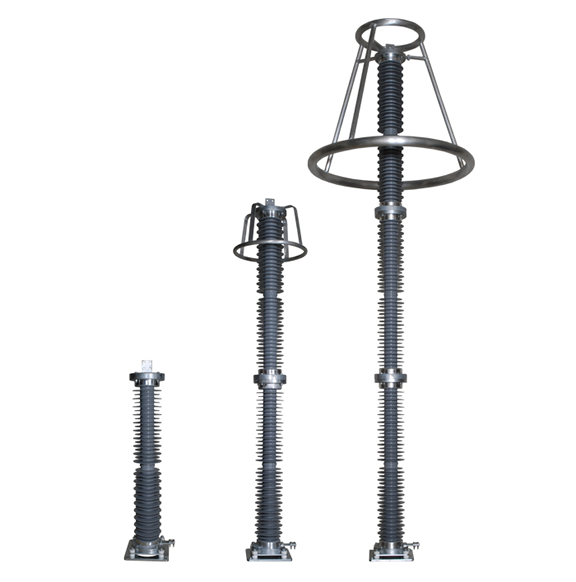

小巧、轻便且易于操作的复合外套避雷器

可提供两种类型的避雷器:硅橡胶直接浇铸型(高达275kV)和复合瓷套型(500kV)。通过减小避雷器的尺寸和降低重量,从而简化操作和安装工作。复合外套的使用可防止由于压力升高导致的瓷套破损事故还提高了避雷器的抗震安全系数。



电压和无效功率的控制

控制负载变化引起电压波动的并联电抗器

并联电抗器提供滞后电流以降低电压,并调整因昼夜电力需求变化引起的电压波动。自1978年开始制造500kV并联电抗器以来,东芝已经提供了许多可靠的大容量高压并联电抗器。通过采用径向铁芯、间隙陶瓷垫片等设计,实现了低振动、低损耗和小型化。此外,东芝拥有大型测试设备,可进行大容量并联电抗器的测试。



交钥匙项目工程

前言

自1978年以来,东芝为全球客户提供各种交钥匙工程(FTK)和设备总承包(TK)变电站,传输电压达到800kV。

质量是保证。东芝FTK项目团队通过了国际认可的ISO9001质量保证标准认证,其高质量管理和工程系统严格按照我们的内部ISO FTK项目手册执行。我们的内部ISO程序涵盖关键管理流程,如采购控制、变电站系统设计(布局、单/次线路图、控制和保护示意图)、项目进度控制、现场协调(土建、安装和建筑服务等)和调试工作。创新的工程流程和设计使东芝能够在各种非常苛刻的环境条件中满足客户的特殊需求。典型的解决方案和创新设计包括:

● 降低成本的变电站设计解决方案

紧凑的GIS布局和建筑/基础等

● 快速跟踪项目计划

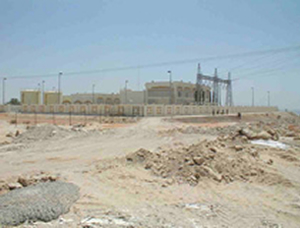

东芝在合同生效日期后19.5个月,根据客户的具体要求,在沙特阿拉伯王国成功建造并投产了新的380/132kV GIS变电站,包括11个380kV GIS和23个132kV GIS。

● 解决电力传输网短路容量增加的问题

在不断增长的电力需求下,东芝在科威特成功建造了一个新的420kV 80kA变电站,该变电站超过了电网的63kA短路容量。

会议批准

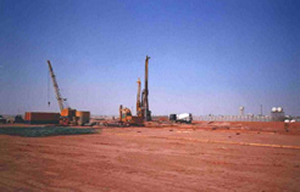

打桩活动

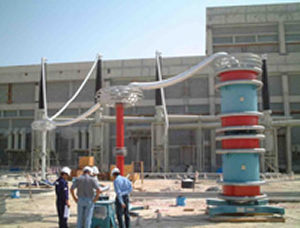

现场400kV GIS高压试验

400kV GIS变电站完工

FTK/TK项目工程服务

东芝根据客户的要求,为变电站系统建设所需的各个方面提供变电站项目的专业工程服务。以下项目显示了东芝提供的典型工程服务。项目中提供的实际项目取决于所签订的合同。

规划阶段


现场调查

东芝凭借在变电站项目管理和工程方面的丰富经验,在项目规划阶段为客户提供技术支持。

● 支持可行性研究

● 参与现场调查

● 支持预算估算

● 顾问服务

● 介绍东芝的变电站技术

投标/合同

在项目的招标/合同阶段,东芝开展初步设计/工程工作,根据客户的优势提供优化解决方案。

● 单线图(主要和次要)初级设计

● 布局图(变电站和单个设备)的初步设计

● 土建(建筑等)初步设计

● 项目进度和组织计划

设计/制造

合同签订后,东芝将开始工程、设计和制造工作。东芝提供以客户为导向的工程工作并与客户进行必要的技术协调,以获得更好的解决方案。

例如;


以客户为导向的工程

● 项目质量计划的制定

● 详细的设备技术规范

● 变电站的详细电气设计

● 详细的设备设计

● 控制与保护系统设计

● 详细的布局图

● 土建设计工程

● 绝缘协调研究

● 接地系统的详细设计

● 分包商采购

基于上述设计,我们在工厂和/或分包商中进行设备生产。基于 QA(质量保证)和 QC(质量控制)计划对所有生产过程进行控制。

设计和制造的典型项目

● 质量控制和保证

● 基于项目/制造计划的生产管理

● 工厂测试/检查

● 工厂培训

● 包装/装运/运输/交付

现场施工/安装工程

东芝还为土建、安装、现场测试和调试工作提供现场管理。所有现场活动均在东芝技术娴熟的管理下进行,确保工作质量、安全,符合环境法律的相关要求。

现场工程和管理工作的示例

● 进度协调

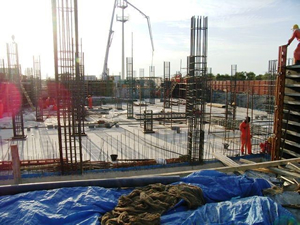

● 土建工程

● 设备安装

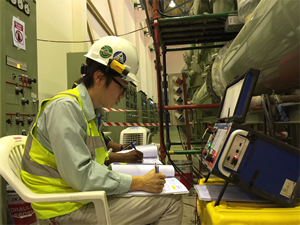

● 现场测试

● 调试测试

交货/发货

土建工程

现场测试

调试测试

运营与维护

即使在项目完工后,我们也会为客户提供服务,确保我们的设备良好运行。

项目完工后的典型服务

● 操作和维护手册

● 竣工文档

● 现场培训(运营和维护)

● 根据客户要求完工后的服务

● 定期维护

FTK/TK GIS项目的供应经验

自20世纪70年代以来,东芝在全球范围内积累了100多个电压高达800kV*1的GIS变电站海外FTK/TK项目管理经验。基于我们丰富的经验,我们将继续提供高可靠性、安全性高和质量好的变电站系统和设备。

*1:这些数据截至2018年7月,其中包括正在进行的项目。不包含在日本进行的项目。对于任何包含2个或更多阶段(新建、扩建等)的项目,每个项目阶段均单独计算。

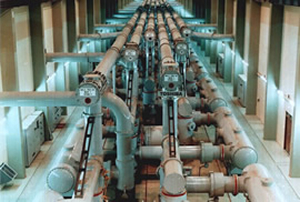

Beta 800kV变电站
(南非ESKOM,于1987年完工)

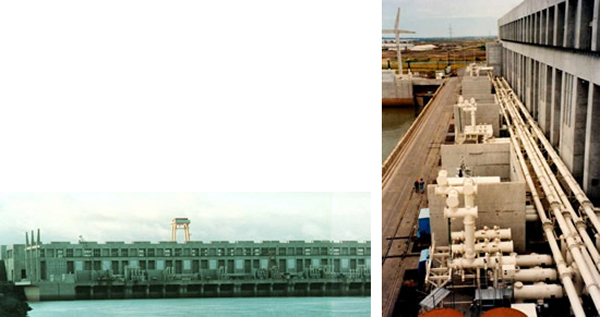

Yacyreta 500kV电站
(阿根廷/巴拉圭Entidad Binactional,于1998年完工)

通过高压大功率测试进一步提高性能

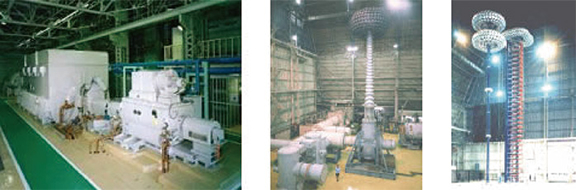

JAB认证的高压大功率测试实验室

东芝的高压大功率测试实验室不仅接受高压和高功率测试,还广泛承接各类电气测试。如果您需要进行电气测试,请随时与我们联系。有关电气设备的机械测试,也请随时咨询我们。
